共焦傳感器

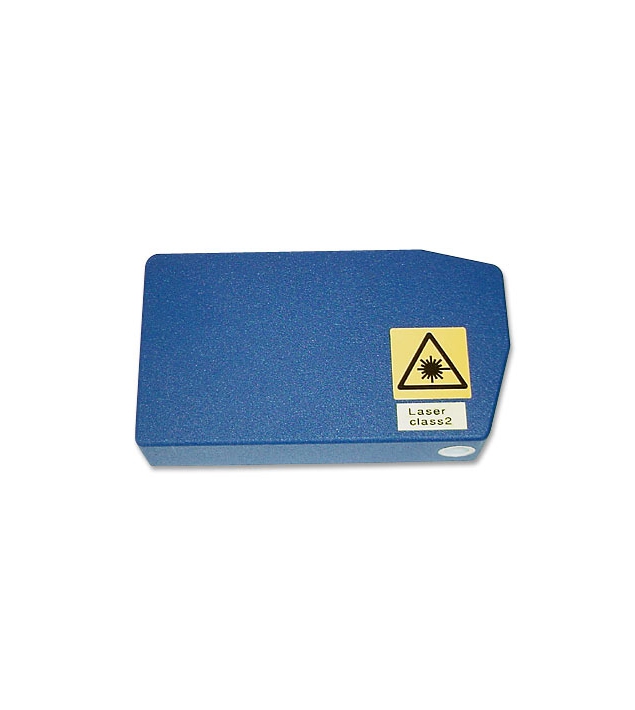

KF3 (confocal sensor)
- KF3 用於樣品的非接觸式掃描測量
- 高動態範圍與快量測速度及簡單的操作相結合
- 滿足複雜輪廓和自動化測量任務的要求
- 應用包括：測量敏感、柔軟或液體樣品

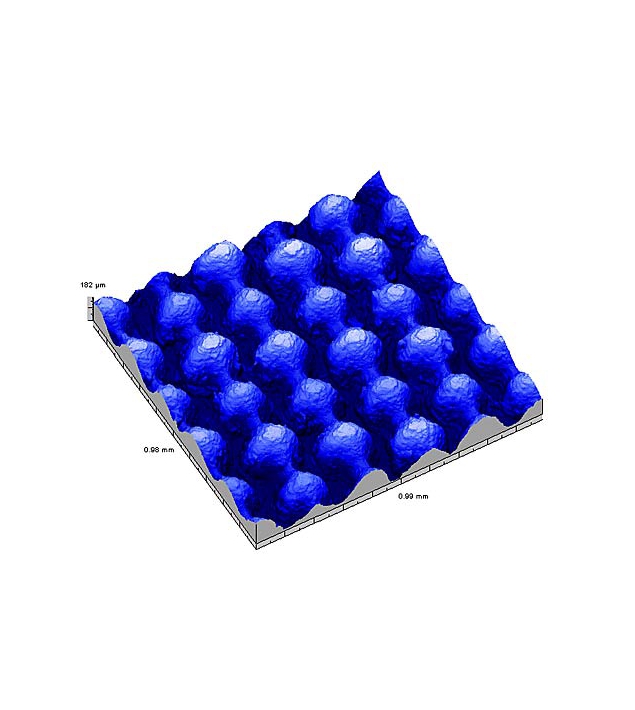

- 可測平面、翹曲、共面度、階高、粗糙度、面積及磨耗體積

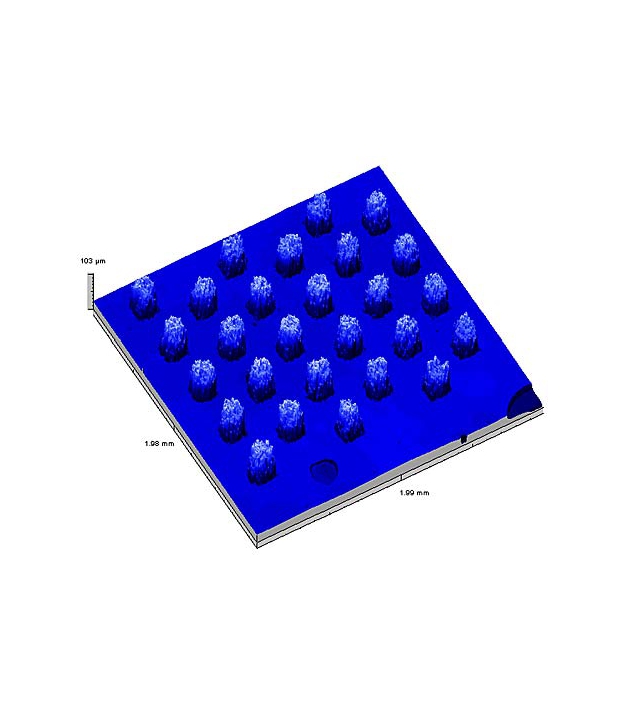

- 適用於：微機械工程、光學、厚膜 、IC 封裝（翹曲度、共面度、凸塊高度和體積量測）
SHARE：
冠德儀器有限公司
PRODUCT DESCRIPTION
產品介紹
1.工作原理: 使用振盪物鏡確定樣品表面的最大光密度。在振盪的每個半週期之後
可以使用輪廓值。測量範圍內的任意輪廓步長在 5ms 內再現。 測量結果與測量方向無關。
2.控制器外殼: 260x180x80 mm，獨立單元
3.傳感器尺寸: 122x70x27 mm
4.測量範圍 1000 µm
5.分辨率: 20 nm
6.重現性 標準偏差 <= 15 nm（在 504 µm 階梯標准上進行 50 次測量）
7.工作距離： 4 mm
8.激光源: 670 nm 半導體激光二極管。
9.測量光斑直徑: 1.7 µm
10.採樣頻率16Hz -1kHz，與表面無關
